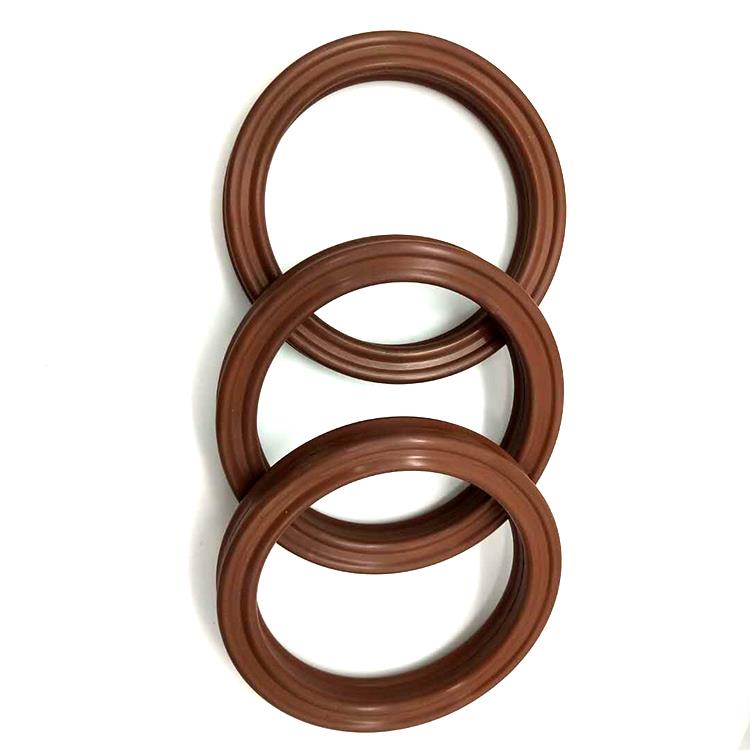

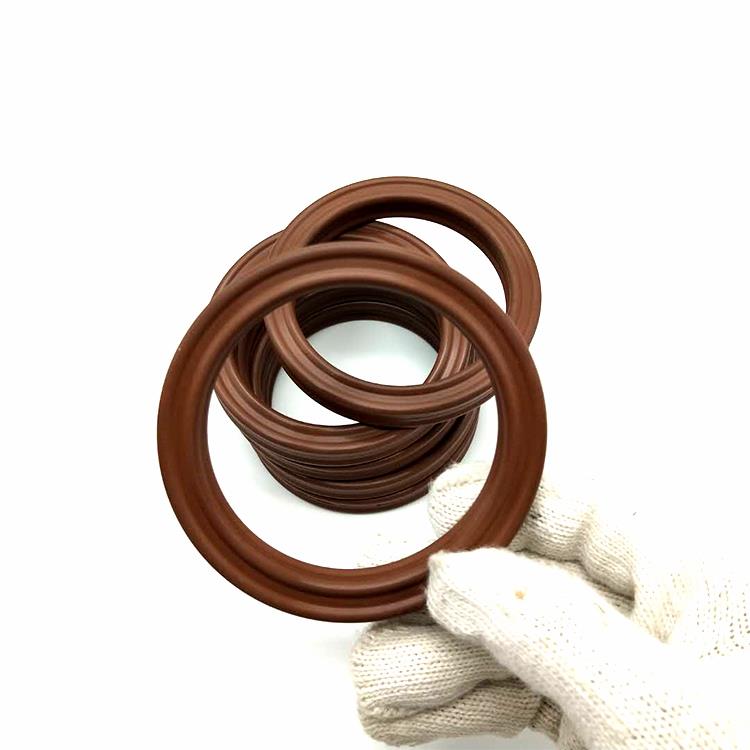

Quad-Ring Viton, twardość 75A, brązowy

Quad-Ring Viton, twardość 75A, brązowy

Pierścienie X, znane również jako uszczelki Quad-Ring®, mogą być stosowane w szerokim zakresie zastosowań uszczelnień statycznych i dynamicznych. W zastosowaniach posuwisto zwrotnych, czteropłatkowa konstrukcja pierścienia X-ring zapobiega uszkodzeniu spirali, aw zastosowaniach obrotowych zapobiega zginaniu i uszkodzeniu uszczelki. Dostarczamy zarówno markowe uszczelki Quad-Ring® produkowane przez Minnesota Rubber and Plastics, Quadion LLC, jak i podobne uszczelki opisane na różne sposoby, takie jak X-Rings i Q-Rings.

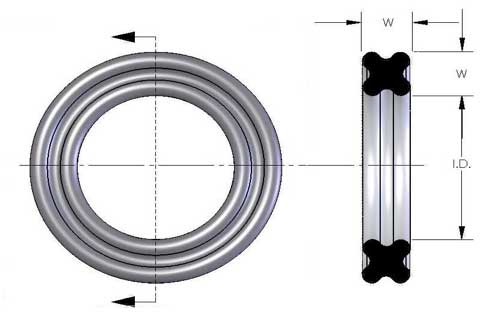

Konstrukcja z czterema klapami zapewnia dwie powierzchnie uszczelniające w porównaniu ze standardowym pierścieniem O-ring. Podwójne uszczelnienie wymaga mniejszej siły, aby utrzymać skuteczne uszczelnienie. Ta redukcja siły oznacza mniejsze tarcie i większą trwałość uszczelnienia.

Linie rozdzielające X-Ring znajdują się między płatami, z dala od powierzchni uszczelniającej, eliminując w ten sposób problemy wycieku, często wynikające z nieregularnej powierzchni linii podziału, która występuje na pierścieniu O-ring. Unikalna konstrukcja pierścienia X-Ring pozwala na stosowanie go w węższych rowkach, a także w rowkach o-ringach o standardowej szerokości.

Zalecany do ruchu posuwisto-zwrotnego lub oscylacyjnego przy niskiej prędkości, gdy pierścienie O-ring się skręcają.

Zalecany do ruchu posuwisto-zwrotnego lub oscylacyjnego przy niskiej prędkości, gdy pierścienie O-ring się skręcają.

Zapewnia mniejsze tarcie niż O-Ringi i Square Rings.

Pierścienie X są wymienne z wymiarami O-Ring i konstrukcją dławików.

Dostępne w tym samym rozmiarze i niestandardowych rozmiarach jak O-ringi.

Dostępne w standardzie NBR Buna-N i FKM w USA AS568.

Nie zalecany do ciśnień> 500 psi.

Pierścienie X mogą nie być dostępne we wszystkich związkach.

Niestandardowe pierścienie X mogą wymagać kosztu oprzyrządowania w niektórych związkach.
